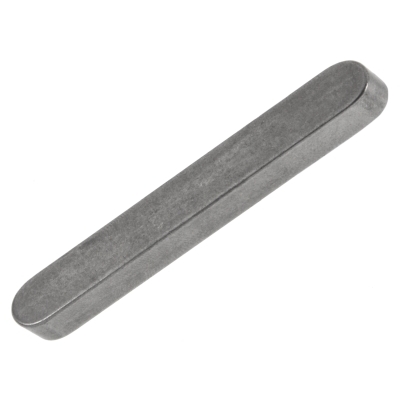

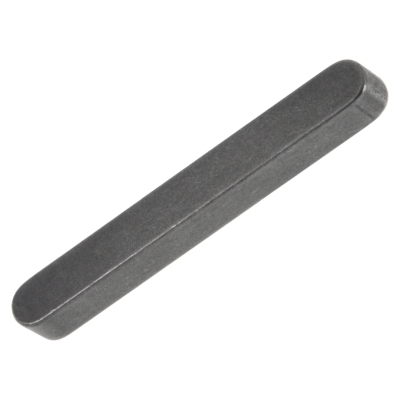

DIN 6885 Paßfedern, hohe Form A= rundstirnig ohne Bohrungen sind Sicherungselemente, die zur Herstellung einer Welle-Nabe-Verbindung dienen. Die so entstehende Verbindung ist kraftschlüssig und überträgt Drehmomente. Die Paßfeder ist ein massives Metallteil, welches an beiden rund abgeflacht ist. Die Paßfeder wird in eine in die Welle eingefräste Vertiefung eingebracht und ragt über die Welle hinaus. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

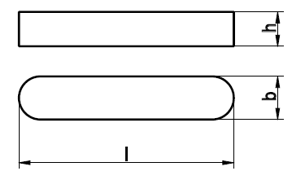

Technische Maße für DIN 6885 Paßfedern, hohe Form A = rundstirnig ohne Bohrungen (ISO 772, 2491)

PDF herunterladen

Legende:

= Höhe

für Wellen

= Durchmesser-Welle (Nennmaß)

Maße (b)

= Breite

Maße (b)	A 2	A 3	A 4	A 5	A 6	A 8	A 10	A 12	A 14	A 16
h	2	3	4	5	6	7	8	8	9	10
für Wellen	6 - 8	8 - 10	10 - 12	12 - 17	17 - 22	22 - 30	30 - 38	38 - 44	44 - 50	50 - 58
Maße (b)	A 18	A 20	A 22	A 25	A 28	A 32	A 36	A 40	A 45
h	11	12	14	14	16	18	20	22	25
für Wellen	58 - 65	65 - 75	75 - 85	85 - 95	95 - 110	110 - 130	130 - 150	150 - 170	170 - 200

weitere Informationen

Verwendung von 6885 Paßfedern

Nasenkeile werden vor allem im Maschinen- und Anlagenbau verwendet. Man findet sie aber auch im Bereich Land- und Baumaschinen oder Anlagen der verarbeitenden Industrie. Paßfedern liefern wir in Stahl blank oder in Rostfreiem und hochsäurebeständigem Edelstahl A4 oder A5.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
