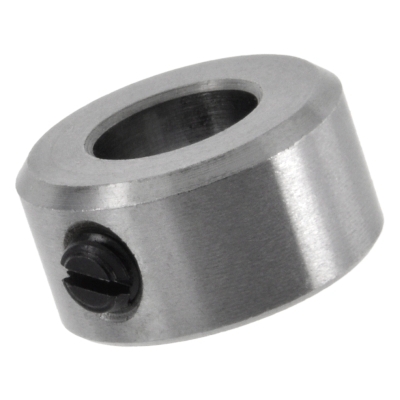

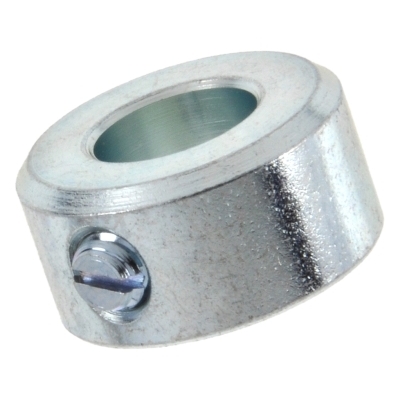

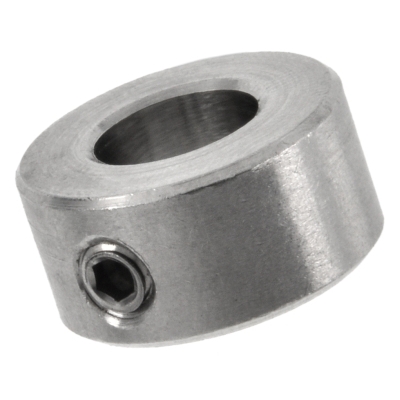

DIN 705 Stellringe leichte Reihe Form A mit Gewindestift DIN 553 oder DIN 914 sind Metallzylinder einer bestimmten Höhe, welche am Rand eine Bohrung mit Innengewinde haben. Sie sind eher leicht ausgeführt. Durch die Bohrung wird ein mitgelieferter Gewindestift eingedreht. Dieser Stift drückt sich in die im Innenloch befindliche Schraube oder den Bolzen, wodurch eine Sicherungswirkung eintritt. Der Gewindestift hat einen Schlitz als Antrieb und eine Spitze. Diese DIN 705 Stellringe leichte Reihe Form A, mit Gewindestift DIN 553 oder DIN 914 bieten wir in Stahl blank, Stahl verzinkt sowie nichtrostendem Edelstahl Rostfrei A1 an.

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für DIN 705 Stellringe leichte Reihe Form A, mit Gewindestift

PDF herunterladen

Legende:

Maße (d1)

= Durchmesser-Innen (Nennmaß)

= Höhe

= Durchmesser-Außen

d3 (mit Gewinde für Form A)

= Durchmesser-Bohrung

d3 (ohne Gewinde für Form B)

= Durchmesser-Bohrung

Maße (d1)	A 4	A 5	A 6	A 8	A 9	A 10	A 12	A 13	A 14	A 15	A 16
b	5	6	8	8	10	10	12	12	12	12	12
d2	8	10	12	16	18	20	22	22	25	25	28
d3 (mit Gewinde für Form A)	M2,5	M3	M4	M4	M4	M5	M6	M6	M6	M6	M6
d3 (ohne Gewinde für Form B)	1	1,5	1,5	2	2	3	4	4	4	4	4
Form A mit Stifte	M2,5x3	M3x4	M4x5	M4x6	M4x6	M5x8	M6x8	M6x8	M6x8	M6x8	M6x8
Form B für Stifte	1x8	1,5x10	1,5x12	2x16	2x16	3x20	4x22	4x22	4x24	4x24	4x28
Maße (d1)	A 17	A 18	A 20	A 22	A 24	A 25	A 26	A 28	A 30	A 32	A 34
b	12	14	14	14	16	16	16	16	16	16	16
d2	28	32	32	36	40	40	40	45	45	50	50
d3 (mit Gewinde für Form A)	M6	M6	M6	M6	M8	M8	M8	M8	M8	M8	M8
d3 (ohne Gewinde für Form B)	4	5	5	5	6	6	6	6	6	8	8
Form A mit Stifte	M6x8	M6x8	M6x8	M6x10	M8x12	M8x10	M8x10	M8x12	M8x10	M8x12	M8x12
Form B für Stifte	4x28	5x32	5x32	5x36	6x40	6x40	6x40	6x45	6x45	8x50	8x50
Maße (d1)	A 35	A 36	A 38	A 40	A 42	A 45	A 50	A 55	A 60	A 65	A 70
b	16	16	16	18	18	18	18	18	20	20	20
d2	56	56	56	63	63	70	80	80	90	100	100
d3 (mit Gewinde für Form A)	M8	M8	M8	M10	M10	M10	M10	M10	M10	M10	M10
d3 (ohne Gewinde für Form B)	8	8	8	8	8	8	10	10	10	10	10
Form A mit Stifte	M8x12	M8x12	M8x12	M10x16	M10x16	M10x16	M10x16	M10x16	M10x16	M10x20	M10x20
Form B für Stifte	8x55	8x55	8x55	8x60	8x60	8x70	10x80	10x80	10x90	10x100	10x100
Maße (d1)	A 75	A 80	A 85	A 90	A 100	A 110	A 120	A 125	A 130	A 140
b	22	22	22	22	25	25	25	28	28	28
d2	110	110	125	125	140	160	160	180	180	200
d3 (mit Gewinde für Form A)	M12	M12	M12	M12	M12	M12	M12	M16	M16	M16
d3 (ohne Gewinde für Form B)	10	10	12	12	12	12	12	16	16	16
Form A mit Stifte	M12x20	M12x20	M12x25	M12x20	M12x25	M12x30	M12x25	M16x35	M16x35	M16x35
Form B für Stifte	10x100	10x100	12x120	12x120	12x140	12x160	12x160	16x180	16x180	16x200
