DIN 315 Flügelmuttern runde Flügelform (deutsch)

DIN 316 Flügelmuttern runde Flügelform (deutsche Form) sind schöne Muttern mit metrischem Innengewinde (M) mit einer leicht konischen Außenform, die zwei radiale Erweiterungen in Form von Flügeln besitzen. Flügelmuttern werden häufig dort eingesetzt, wo ein schnelles Öffnen und Schließen der Mutter gewünscht wird, z. B. bei Deckeln, Gehäusen, Blechen oder Abschlüssen im Maschinenbau, bei Fahrzeugen wie Autos, Motorrädern, Traktoren oder im Modellbau. mehr ...

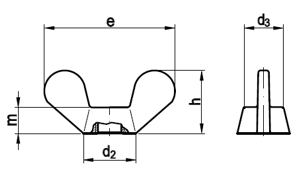

Technische Maße für DIN 315 Flügelmuttern runde Flügelform (deutsch)

Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
e max
= Durchmesser-Flügel außen
h max
= Höhe-Gesamt
m max
= Höhe-Antrieb
d2 max
= Durchmesser-Ansatz unten
d3 max
= Durchmesser-Ansatz oben

Maße M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M 20 M 24
e max 16 20 26 33 39 51 65 73 90 110
h max 8 10,5 13 17 20 25 33,5 37,5 46,5 56,5
m max 4 4,6 6,5 8 10 12 14 17 21 25
d2 max 6 8 11 13 16 20 23 29 35 44
d3 max 5 7 9 11 12,5 16,5 19,5 23 29 37,5

weitere Informationen



Unterschiedliche Arten von Flügelmuttern

Flügelmuttern werden nach DIN 315 hergestellt. Es gibt zwei Formen. Die kleine (amerikanische) Flügelform ist kleiner, benötigt bei der Herstellung weniger Material und ist deshalb auch günstiger. Die große Flügelform der Flügelmuttern wird auch als deutsche Form bezeichnet. Sie hat schöne, abgerundete Flügel und sieht für die meisten Anwender besser aus. Wenn Sie das passende Gegenstück auf der anderen Seite benötigen, können Sie auf Flügelschrauben zurückgreifen.



Montage von DIN 315 Flügelmuttern runde Flügelform

Flügelmuttern können ohne Werkzeug per Hand montiert werden. Wenn Sie dennoch eine Montage per Akkuschrauber oder Bohrmaschine wünschen, können Sie ein Eindrehwerkzeug für Haken (siehe Rubrik Werkzeuge) verwenden. Es erlaubt auch das maschinelle Verarbeiten von Flügelmuttern.
