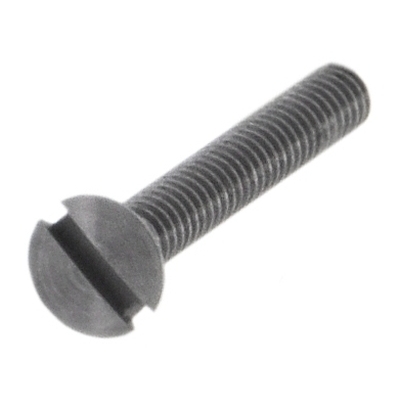

ISO 2009 Senkschrauben mit Schlitz
ähnlich DIN 963 Senkschrauben mit Schlitz: Kopfhöhen (k) und Kopfdurchmesser (dk) ab M 3 geändert

sind Gewindeschrauben mit metrischen Regelgewinde (M) und einem versenkbaren Senkkopf. Der Senkkopf sorgt dafür, dass die Schraube - wenn vorgesenkt wurde - plan mit dem Untergrund abschließt. Außerdem erreicht man dadurch eine bessere Verbindung, da die Schraube in das Material eintaucht. Als Antrieb haben sie einen Längsschlitz, der immer seltener eingesetzt wird. mehr ...

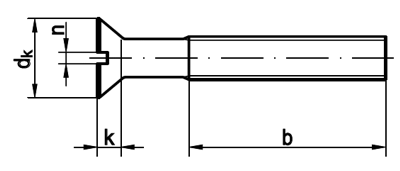

Technische Maße für ISO 2009 Senkschrauben mit Schlitz

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
b min.
= Länge-Gewinde
n
= Antrieb-Schlitz-Breite

MaßeM 1M 1,2M 1,4M 1,6M2M 2,5M 3M 3,5M 4
dk1,92,32,633,84,75,57,38,4
k0,60,720,8411,21,51,652,352,7
b min.---151618193822
n0,250,30,30,40,50,60,811,2
MaßeM 5M 6M 8M 10M 12M 16M 20
dk9,311,315,818,3222936
k2,73,34,6556810
b min.25283440465870
n1,21,622,5345

weitere Informationen



Wo werden ISO 2009 Senkschrauben mit Schlitz verwendet?

Häufig werden ISO 2009 Senkschrauben mit Schlitz im Maschinen- und Anlagenbau, Elektrotechnik, Modellbau oder für Oldtimer-Autos oder Motorräder zum Verschrauben von Bauteilen, Verkleidungen oder Gehäusen verwendet.



Rosetten als Zubehör für Senkschrauben

Zur Vergrößerung der Auflagefläche und als optisches Element werden Senkschrauben häufig in Verbindung mit Rosetten verarbeitet. Dies kann über gestanzte (günstigere) oder Rosetten aus Vollmetall erfolgen. Wir bieten auch Senkrosetten.



Lieferbare Werkstoffe für ISO 2009 Senkschrauben mit Schlitz

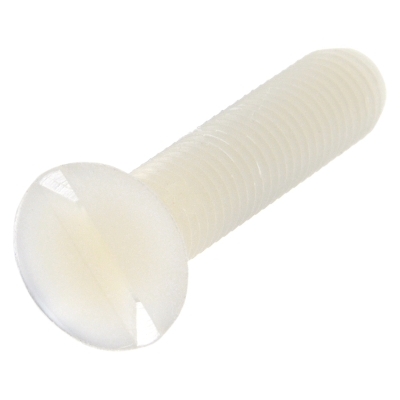

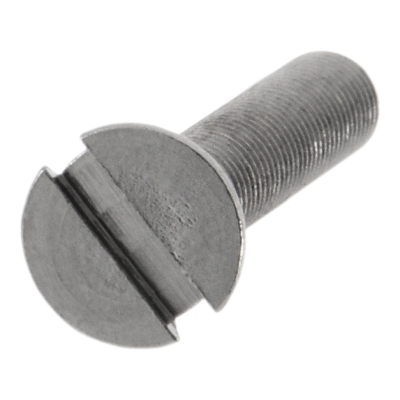

Diese Schraube bieten wir in sehr vielen Werkstoffen an. So z. B. Messing blank, blank gedreht oder Messing vernickelt. Ebenso in Polyamid natur (Farbton circa Hautfarben), Stahl 4.8 blank, blank gedreht oder gelb verzinkt sowie hochfestem Stahl der Klasse 8.8. Edelstahl Rostfrei A2 eignet sich für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser. Edelstahl Rostfrei A4 verträgt Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren. Edelstahl Rostfrei A1 ist ein etwas weicherer Werkstoff, in welchem wir diese Schraube auch anbieten.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
