Sie sind hier: Startseite -> Stifte, Stangen, Bolzen -> Stifte ohne Gewinde -> Zylinderstifte -> ISO 2338 Zylinderstifte Toleranzfeld m6

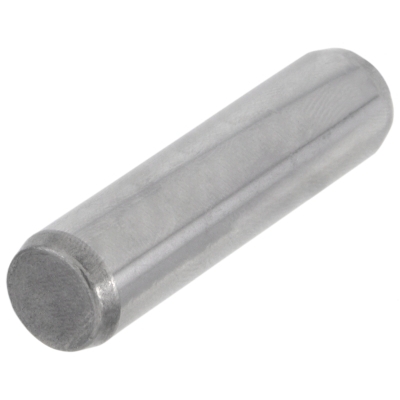

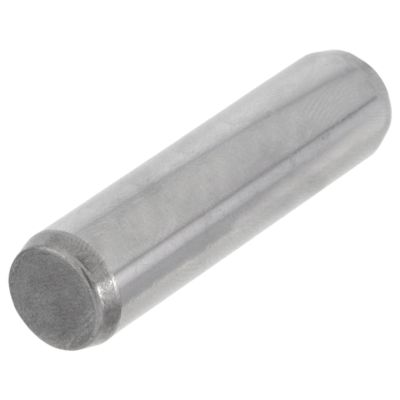

ISO 2338 Zylinderstifte Toleranzfeld m6
ähnlich DIN 7 Zylinderstifte, Passung m6:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen
Form A gemäß ISO-Norm neu mit Toleranzfeld m6

sind gewindelose Stifte mit zylindrischer Form. Der Zylinderstifte hat auf beiden Seiten denselben Außendurchmesser. Er wird vor allem im Maschinen- und Anlagenbau zur Verbindung von Bauteilen verwendet. Dieser Zylinderstift ist nach ISO genormt. Durch den Zylinderstift werden zwei oder mehr Werkstücke formschlüssig in radialer Richtung verbunden. Der Zylinderstift wird dabei in eine Bohrung gesteckt, die zuvor durch alle Bauteile eingebracht wurde. Wenn der Zylinderstift mit Übermaß gebohrt wird, entsteht ein Kraftschluss und hält den Stift an Ort und Stelle. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

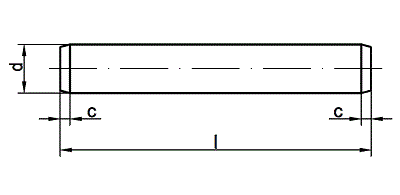

Technische Maße für ISO 2338 Zylinderstifte Toleranzfeld m6

Legende:
Maße (d)
= Durchmesser (Nennmaß)
c max
= Höhe-Stumpf

Maße (d) 0,8 1 1,5 2 2,5 3 4 5 6 8 10 12 13 14 16 20 25 30
c max 0,16 0,2 0,3 0,35 0,4 0,5 0,63 0,8 1,2 1,6 2 2,5 - - 3 3,5 4 5

weitere Informationen



Werkstoffe für ISO 2338 Zylinderstifte Toleranzfeld m6

Diesen Zylinderstift liefern wir in Stahl blank.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
