Sie sind hier: Startseite -> Muttern -> mit Trapezgewinde -> Art. RUND-Muttern mit Trapezgewinde, Höhe = 1,5 d

Art. RUND-Muttern mit Trapezgewinde, Höhe = 1,5 d

sind runde Muttern mit einer Gewindespindel aus Trapezgewinde. Sie sind höher als eine normale Sechskantmutter. Diese Muttern sind rund. Das Innengewinde ein Trapezgewinde mit sehr groben (großen) Gewindegängen. Das Trapezgewinde kann durch wenige Umdrehungen geöffnet werden, weshalb sich diese Muttern gut für Anwendungen im Maschinen- und Anlagenbau eignen, wo Bauteile schnell und oft gelöst werden müssen. RUND-Muttern mit Trapezgewinde haben eine Höhe, die dem 1,5-Fachen des Innendurchmessers (Nenndurchmesser) entspricht. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

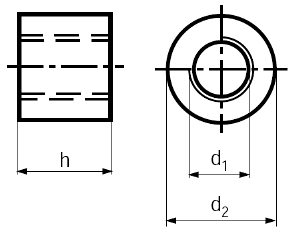

Technische Maße für Art. RUND-Muttern mit Trapezgewinde, Höhe = 1,5 d

Legende:
Maße (d1)
= Durchmesser für metrisches Maß (M) (Nennmaß)
h
= Höhe-Gesamt
d2
= Durchmesser-Außen

Maße (d1) TR 10 TR 12 TR 14 TR 16 TR 18 TR 20 TR 22 TR 24 TR 26 TR 28 TR 30 TR 32 TR 36 TR 40
Steigung 3 3 4 4 4 4 5 5 5 5 6 6 6 7
d2 22 22/26 30/36 36 40 36 45 50 50 60 60 60 75 80
h 15 18 21 24 27 30 33 36 39 42 45 48 54 60

weitere Informationen



Verwendung von runden Verbindungsmuffen

Verbindungsmuffen werden immer dann verwendet, wenn zwei Schrauben oder Bolzen am Außengewinde entlang verbunden werden müssen. Spötter sagen auch, Muffen werden dann verwendet, wenn sich der Konstrukteur vermessen und die Schraubenlänge zu kurz bestimmt hat.



Muffen rund liefern wir in Stahl rostfreiem Edelstahl A2 (Kontakt mit Luft oder kurzer Wasserkontakt) und Stahl blank.
