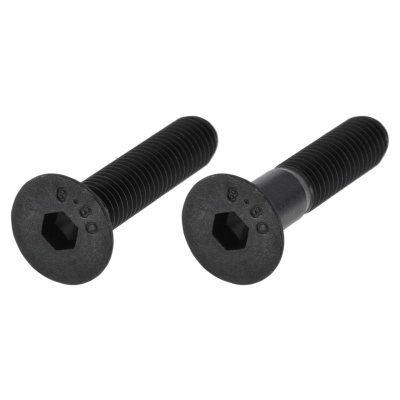

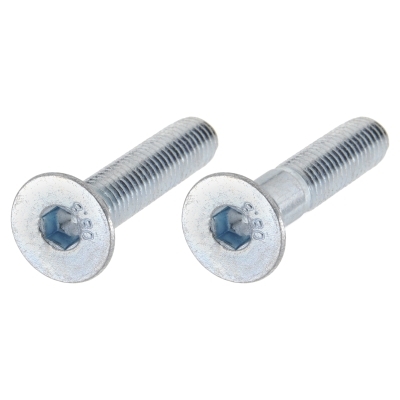

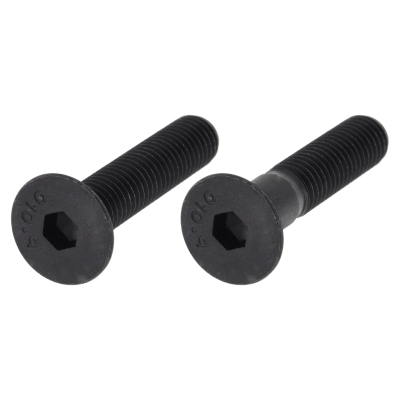

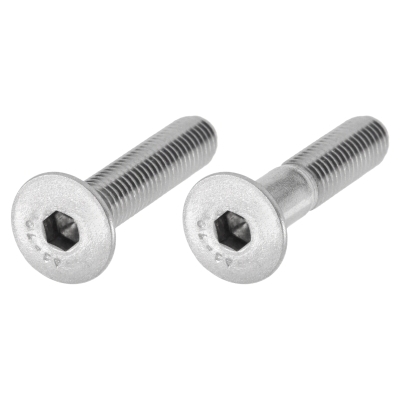

DIN 7991 Senkschrauben mit Innensechskant (ISO 10642)

Die DIN 7991 fasst Senkschrauben mit Innensechskant zusammen. Als Ergänzung zur DIN 7991 existiert noch die DIN 7991 TX, unter der Senkschrauben mit Innensechsrund (TX) geführt werden. Senkschrauben sind besonders dann praktisch, wenn Verletzungsgefahren durch hervorstehende Schraubenköpfe vollständig minimiert werden sollen. Durch eine entsprechende Senkung im Material verschwindet der Kopf der Senkschraube vollständig und bietet so eine komplett plane Oberfläche. Doch nicht nur die Verletzungsgefahr wird ausgeschlossen, auch bei gleitenden Teilen stellt die Versenkung der Schrauben eine Funktionsfähigkeit sicher. mehr ...


Technische Maße für DIN 7991 Senkschrauben mit Innensechskant (ISO 10642)

Kein technisches Bild verfügbar
Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk (theoretisch)
= Durchmesser-Kopf
dk (tatsächlich)
= Durchmesser-Kopf
k max.
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
ACHTUNG! Gewindelänge b nach Wahl des Herstellers
= Länge-Gewinde
e
= Kopf-Spitzenbreite
t
= Antrieb-Tiefe

Maße (d)M 1,6M 2M 2,5M 3M 4M 5M 6M 8M 10M 12M 16M 20M 22
s0,91,31,522,5345681012
e1,11,51,82,32,93,54,75,879,411,713,9
dk (theoretisch)3,24,75,96,78,911,213,417,922,426,933,640,3236
dk (tatsächlich)3,7 - 4,14,8 - 5,15,5 - 5,87,5 - 7,99,4 - 10,111,3 - 12,215,2 - 16,419,2 - 20,723,1 - 24,829,0 - 30,635,4 - 36,7
k max.1,351,691,862,483,103,724,966,207,448,8010,1613,1
t0,60,750,81,21,82,32,53,54,44,65,35,9
ACHTUNG! Gewindelänge b nach Wahl des Herstellersxxxxxxxxxxxxx
Maße (d)M 24
s14
e
dk (theoretisch)39
dk (tatsächlich)
k max.14
t10,3
ACHTUNG! Gewindelänge b nach Wahl des Herstellersx

weitere Informationen



DIN 7991 Senkkopfschrauben mit Innensechskant

Sowohl die Ausführung mit Innensechskant als auch die Ausführung mit Innensechsrund (TX) ermöglichen im Gegensatz zu Kreuz- oder Schlitzantrieben ein sicheres Verschrauben, ohne Gefahr zu laufen, dass man mit dem Werkzeug abrutscht. Auch kann ein deutlich erhöhtes Drehmoment realisiert werden, was die Anzugskraft der Senkkopfschrauben vergrößert. Senkkopfschrauben nach DIN 7991 finden im Maschinenbau oder Anlagenbau genauso Verwendung wie im Möbelbau oder Hobbybereich. Durch das große Angebot unterschiedlicher Längen und Durchmesser und die überaus günstigen Preise gehört die Senkkopfschraube nach DIN 7991 zu den weltweit am häufigsten eingesetzten Schraubentypen überhaupt.



Rosetten als Zubehör für Senkschrauben

Zur Vergrößerung der Auflagefläche und als optisches Element werden Senkschrauben häufig in Verbindung mit Rosetten verarbeitet. Dies kann über gestanzte (günstigere) oder Rosetten aus Vollmetall erfolgen. Wir bieten auch Senkrosetten.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
