Sie sind hier: Startseite -> Seil-, Hebe- und Abspanntechnik

Seil-, Hebe- und Abspanntechnik

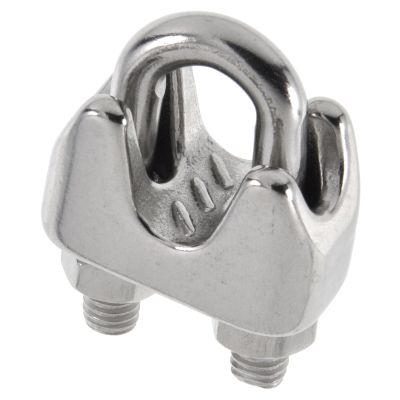

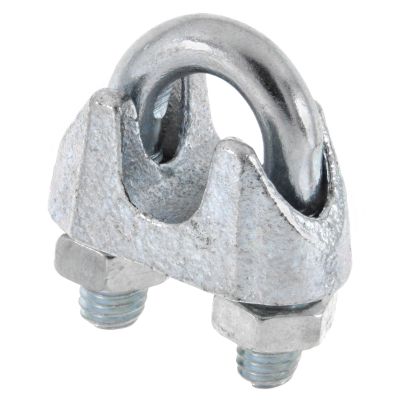

Drahtseilklemmen ähnlich DIN 741 sind gebogene Metallbügel, welche in einem Gegenstück fixiert sind. An beiden Enden hat die Drahtseilklemme ein metrisches Außengewinde. Zieht man eine Mutter an diesem Gewinde fest, schließt sich die Fläche zwischen Metallbügel und Gehäuse und das eingefädelte Seil wird fixiert. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für Seil-, Hebe- und Abspanntechnik

Legende:
Für Seildurchmesser
= Drahtdurchmesser (Nennmaß)
h1
= Höhe-Bügel
h2
= Höhe-Klemmbacke
l
= Länge-Klemmbacke
t
= Breite-Klemmbacke
b
= Gewindelänge-Bügel
a
= Abstand-Bügel
d
= Durchmesser-Gewinde für metrisches Maß (M)

Für Seildurchmesser 3 5 6 8 11 13 16 19 22
d M3 / M4 M5 M5 / M6 M6 M8 M10 M12 M12 M12
h1 21 / 20 24 / 26 28 / 32 34 / 35 44 55 63 85 85
b 11 / 12 13 / 15 15 / 18 19 / 18 22 30 33 36 40
a 8 / 9 11 / 12 13 / 14 16 20 24 / 25 29 34 38
h2 10 10 11 / 16 15 18 21 26 37,5 43
l 21 23 26 30 36 42 / 40 50 61,5 63,5
t 12 / 10 11 / 13 12 / 15 14 / 20 19 23 / 25 26 29 30

weitere Informationen



Einsatz von Drahtseilklemmen

Typischerweise nutzt man Drahtseilklemmen um Drahtseile zu fixieren oder zu spannen, z. B. bei Balkongeländern aus Drahtseilen oder als Kletterhilfe für Rankpflanzen



Lieferbare Werkstoffe bei Drahtseilklemmen

Wir bieten Drahtseilklemmen in Stahl verzinkt oder Edelstahl Rostfrei A4 an. A4 ist hochsäurebeständiger Stahl, der beständig gegen Säuren und vor allem Salzwasser ist. Sie sollten bei Kontakt mit Salzwasser oder in Küstennähe nur Edelstahl Rostfrei A4 verwenden.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
