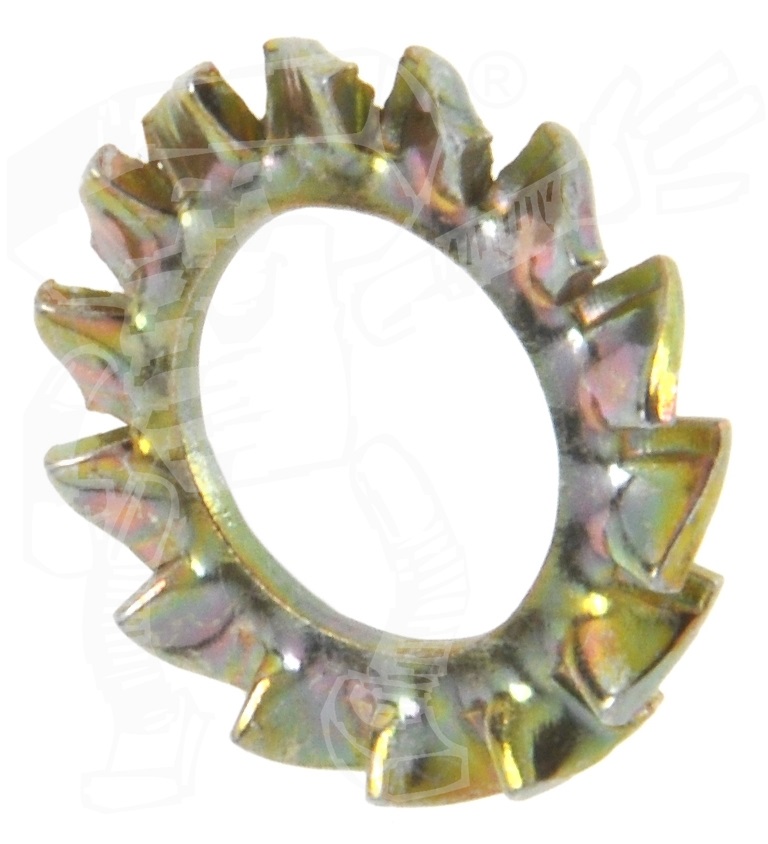

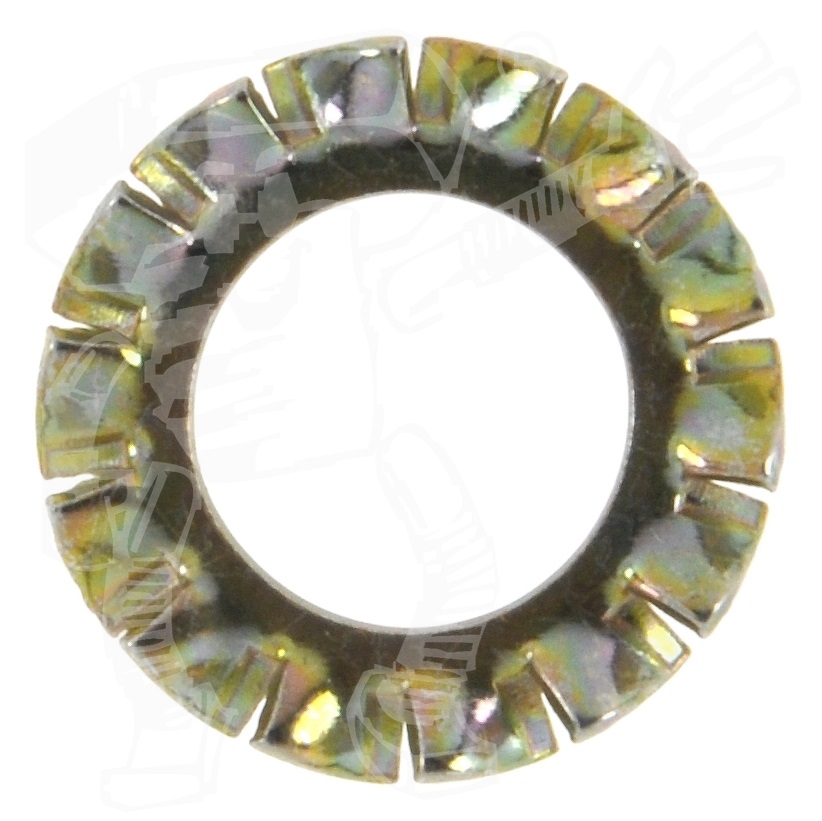

€ DIN 6798 Fächerscheiben Form A= außenverzahnt sind Elemente zur Schraubensicherung. Sie sind meist flach aus Blech ausgestanzt und haben nach außen oder innen stehende Fächer. Ihre Aufgabe ist es, das Lockern von Schraubenverbindungen zu unterbinden. Eingesetzt werden Zahnscheiben häufig im Maschinenbau, der Elektrotechnik bei Gehäusen, der Metallindustrie oder im Automobilbau. Besonders häufig werden Fächerscheiben in der Elektrik eingesetzt, weil die Fächer den Untergrund aufrauen bzw. aufkratzen, entsteht ein besserer Kontakt zwischen zwei Leitern oder der Erdung über Erdungsschienen. Die Fächer liegen außen, weshalb das Zerkratzen der Auflagefläche hier leider sichtbar ist. Wünschen Sie das nicht, müssen Sie Fächerscheiben mit Innenzähnen verwenden.
Funktionsweise von DIN 6798 Fächerscheiben Form A= außenverzahnt
Fächerscheiben bestehen aus einem Metallring mit vielen kleinen Fächern, die horizontal wegstehen. Durch eine leichte Biegung der Zähne entsteht bei der Montage auf einer Schraube leichter Druck, der den Schraubenkopf und den Werkstoff auseinander drückt. Durch die so entstehende Reibung wird das unbeabsichtigte Lösen der Verbindung durch Vibration unwahrscheinlicher.
Unterschied von Fächerscheiben und Zahnscheiben außenverzahnt
Die Fächerscheiben haben eine ähnliche sichernde Eigenschaft, verkratzen aber den Untergrund deutlich mehr als Zahnscheiben, weshalb Fächerscheiben eine höhere sichernde Wirkung haben als die Zahnscheiben.
Welche Arten von Fächerscheiben gibt es?
Die Zahnschreiben unterliegen alle derselben Norm, DIN 6798. Der Unterschied liegt in der Form. Währen Form A die Fächer nach außen gerichtet hat, sind die Fächer bei Form I nach innen ausgerichtet. Eine Sonderform sind die Fächer der Form V, welche für Senkschrauben gedacht sind.
Wegertseder
DIN 6798 Fächerscheiben Form A= außenverzahnt sind Elemente zur Schraubensicherung. Sie sind meist flach aus Blech ausgestanzt und haben nach außen oder innen stehende Fächer. Ihre Aufgabe ist es, das Lockern von Schraubenverbindungen zu unterbinden. Eingesetzt werden Zahnscheiben häufig im Maschinenbau, der Elektrotechnik bei Gehäusen, der Metallindustrie oder im Automobilbau. Besonders häufig werden Fächerscheiben in der Elektrik eingesetzt, weil die Fächer den Untergrund aufrauen bzw. aufkratzen, entsteht ein besserer Kontakt zwischen zwei Leitern oder der Erdung über Erdungsschienen. Die Fächer liegen außen, weshalb das Zerkratzen der Auflagefläche hier leider sichtbar ist. Wünschen Sie das nicht, müssen Sie Fächerscheiben mit Innenzähnen verwenden.
Funktionsweise von DIN 6798 Fächerscheiben Form A= außenverzahnt
Fächerscheiben bestehen aus einem Metallring mit vielen kleinen Fächern, die horizontal wegstehen. Durch eine leichte Biegung der Zähne entsteht bei der Montage auf einer Schraube leichter Druck, der den Schraubenkopf und den Werkstoff auseinander drückt. Durch die so entstehende Reibung wird das unbeabsichtigte Lösen der Verbindung durch Vibration unwahrscheinlicher.
Unterschied von Fächerscheiben und Zahnscheiben außenverzahnt
Die Fächerscheiben haben eine ähnliche sichernde Eigenschaft, verkratzen aber den Untergrund deutlich mehr als Zahnscheiben, weshalb Fächerscheiben eine höhere sichernde Wirkung haben als die Zahnscheiben.
Welche Arten von Fächerscheiben gibt es?
Die Zahnschreiben unterliegen alle derselben Norm, DIN 6798. Der Unterschied liegt in der Form. Währen Form A die Fächer nach außen gerichtet hat, sind die Fächer bei Form I nach innen ausgerichtet. Eine Sonderform sind die Fächer der Form V, welche für Senkschrauben gedacht sind.
DIN 6798 Fächerscheiben Form A= außenverzahnt FEDERSTAHL - gelb verzinkt
Artikelgruppe
1896
FEDERSTAHL - gelb verzinkt
RoHS-Konform: Nein
Ja
DIN 6798A
Zolltarifnummer 73182100
Alternativen
Stahl mit erhöhter Elastizität, gelb verzinkt (Korrosionsschutz, enthält Chrom-6)
Werkstoff
FEDERSTAHL - gelb verzinkt
| Lade... |
| Lade... |
| Artikel-Nr. | Abmessung | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 1896-120 | Az 13 | | | 50 | St. | 8,84 € | | 750 | St. | 124,33 € | | 3.000 | St. | 494,80 € | | | |
